UPS – Più di una semplice “ultima linea di difesa” durante un blackout

Nel mondo odierno, in cui la digitalizzazione e l’automazione sono profondamente integrate in ogni aspetto della vita e dell’industria, praticamente ogni dispositivo che si collega a una normale presa di corrente – dai router wireless, ai personal computer, alle console per videogiochi, fino ai sistemi aziendali– server di classe, array di archiviazione, monitor medicali e persino controller industriali PLC – deve affrontare una minaccia invisibile: la scarsa qualità dell’alimentazione elettrica. Molti ritengono che, finché è presente la corrente di rete, le loro apparecchiature funzionino in sicurezza. In realtà, tuttavia, picchi di tensione (della durata di pochi nanosecondi), variazioni di frequenza, distorsione armonica e rumore elettromagnetico si verificano molto più frequentemente e sono spesso più distruttivi di un blackout completo.

Uno spettro completo di guasti dell’alimentazione elettrica

Per apprezzare il valore di un UPS, è essenziale comprendere l’intera gamma di anomalie elettriche e i loro diversi impatti:

Interruzione dell’alimentazione – Lo scenario più familiare: un’interruzione totale della fornitura causata dal collasso della rete, da calamità naturali o da errore umano. Le interruzioni possono durare da pochi secondi a diversi giorni. Per i sistemi di trading in – tempo reale o per le stazioni base di comunicazione remota, anche un’interruzione di un solo– secondo può causare perdita di dati o disconnessione della sessione.

Sottotensione (abbassamento di tensione / calo di tensione) – Durante i periodi di picco della domanda o quando le linee di alimentazione presentano un’elevata impedenza, la tensione scende al di sotto del livello nominale (ad esempio, da 220 V a 180 V) per un periodo prolungato. Sebbene le apparecchiature possano continuare a funzionare, gli alimentatori a commutazione– modalità assorbono una corrente d’ingresso maggiore, causando un surriscaldamento eccessivo e riducendo la durata dei condensatori; i carichi azionati da motori– possono arrestarsi a causa di una coppia insufficiente.

Sovratensione – A differenza delle sovratensioni transitorie, la sovratensione è un aumento prolungato della tensione (della durata di minuti o persino giorni), spesso causato dallo spostamento del punto neutro. Costringe i regolatori di tensione interni a una saturazione continua, aumentando il rischio di guasti dei semiconduttori.

Sovratensioni transitorie / picchi – Questi sono gli eventi più immediatamente letali. Un fulmine o la commutazione di grandi carichi induttivi possono innalzare la tensione da 220 V a diverse migliaia di volt in pochi microsecondi. Anche se il picco dura solo pochi nanosecondi, può perforare i gate dei MOSFET o distruggere i chip controller dei – dischi rigidi.

Variazione di frequenza – Comune quando l’alimentazione è fornita da generatori diesel. Se la velocità del generatore è instabile, la frequenza in uscita si discosta da 50/60 Hz, causando la saturazione del nucleo del trasformatore o guasti dell’inverter. Un UPS in modalità online agisce come una barriera di frequenza, isolando il carico da tali deviazioni.

Distorsione armonica – Prodotta da carichi non– lineari (ad esempio, alimentatori a commutazione– modalità, azionamenti a velocità variabile– e persino dallo stesso UPS), la distorsione armonica altera la forma d’onda della corrente trasformandola in una forma a dente– di sega o quadrata. Ciò comporta correnti neutre eccessive, surriscaldamento locale nei trasformatori e interferenze con circuiti analogici di precisione.

Rumore di linea – Conosciuto anche come rumore ad alta– frequenza, è causato da segnali elettromagnetici dispersi sovrapposti alla forma d’onda della rete elettrica. Le fonti includono altri sistemi AC– apparecchiature elettroniche collegate, interferenze delle onde radio, generatori o temporali nelle vicinanze. Degrada le prestazioni dell'elettronica digitale e analogica sensibile, causando comportamenti anomali.

Calo di tensione – Un – calo di tensione della durata (da millisecondi a pochi secondi), spesso derivante da un guasto di cortocircuito remoto. Per componenti con ritenuta come contattori e relè, tali cali possono causare sganciamenti indesiderati.

La tripla – Protezione a strati offerta da un UPS

Un UPS ben–progettato online (in particolare con topologia a doppia conversione) affronta simultaneamente tutti i problemi sopra indicati:

Autonomia di emergenza – Attraverso – La batteria interna fornisce una finestra di backup da diversi minuti a decine di minuti, consentendo agli amministratori di eseguire arresti controllati o di avviare automaticamente generatori ausiliari, ottenendo un trasferimento con “zero–interruzioni”.

Rigenerazione della forma d'onda – Eseguendo una conversione completa CA–CC–CA, l'UPS isola il carico dalle contaminazioni della rete e produce un'onda sinusoidale pura con una distorsione armonica totale (THD) tipicamente inferiore al 3%, rispetto al 5–8% della rete elettrica grezza.

Regolazione della tensione – Con la regolazione automatica della tensione (AVR) integrata, l'UPS mantiene l'uscita entro ±2% del valore nominale anche quando la tensione in ingresso varia fino a ±30%.

La batteria – Cuore e serbatoio di carburante dell'UPS

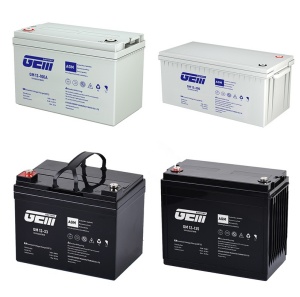

Tutte le funzioni di protezione dipendono in ultima analisi dalle prestazioni della batteria. GEMBATTERY serie GM La batteria UPS della serie GM ad alta capacità offre una lunga durata della batteria, garantendo un'alimentazione più lunga e affidabile. Elevata tenuta, non facile da perdere, tecnologia anti-perdita, senza preoccupazioni, guscio rigido per proteggere la batteria.

Modelli: GM12-30, GM12-33, GM12-36, GM12-30, GM12-45, GM12-48, GM12-60, GM12-65, GM12-75, GM12-80, GM12-90, GM12-100, GM12-105, GM12-110, GM12-120, GM12-135, GM12-150, GM12-180, GM12-200, GM12-230, GM12-250

Capacità: 12V30AH, 12V33AH, 12V36AH, 12V30AH, 12V45AH, 12V48AH, 12V60AH, 12V65AH, 12V75AH, 12V80AH, 12V90AH, 12V100AH, 12V105AH, 12V110AH, 12V120AH, 12V135AH, 12V150AH, 12V180AH, 12V200AH, 12V230AH, 12V250AH

I principali vantaggi di questa serie includono:

Lunga durata in tampone – Utilizzando alta–stagno, basso–griglie in lega di calcio e separatori AGM, la serie GM raggiunge una durata di servizio in tampone di 8–10 anni a 25 °C, con un degrado annuale della capacità inferiore al 3%.

Eccellente tenuta e sicurezza – La valvola brevettata–regolata, con struttura a prova di perdite–costruzione, combinata con un involucro ABS ignifugo–ritardante (UL94 V–0 classificato), garantisce l'assenza di perdite di elettrolita anche se la batteria viene inclinata o posizionata su un lato (sebbene sia consigliato il posizionamento verticale). Rimane stabile in ambienti ad alta–temperatura e ad alta–umidità.

Elevata capacità di scarica – Ottimizzata per i profili di scarica tipici di breve–durata, ad alta–corrente delle applicazioni UPS (ad esempio, 5–15 minuti), la serie GM offre circa il 20% in più di densità di potenza alla velocità di 10–minuti rispetto alle batterie comuni, garantendo una potenza di picco adeguata durante i momenti critici di trasferimento.

Ampio intervallo di temperatura operativa – Classificate per un intervallo da -20 °C a 60 °C, le batterie mantengono oltre l'85% della capacità nominale anche in condizioni di sala–macchine fredde o calde.

Linee guida per il dimensionamento e la configurazione

In pratica, la capacità della batteria dovrebbe essere determinata in base alla potenza totale del carico (in watt) e al tempo di autonomia desiderato. Ad esempio, un server da 500 W che deve funzionare per 30 minuti, assumendo un'efficienza dell'inverter del 90%, richiede circa 500 × 0,5 / 0,9 ≈ 278 Wh di energia immagazzinata. Con un sistema a 12 V, questo si traduce in 278 / 12 ≈ 23 Ah, rendendo la GM12-33 (33 Ah) una scelta conveniente. Per carichi maggiori, è possibile collegare più batterie in serie (per aumentare la tensione) o in parallelo (per aumentare la capacità). La serie GM supporta configurazioni serie-parallelo flessibili, sebbene sia consigliabile utilizzare batterie dello stesso modello e lotto per adattare le resistenze interne.

Osservazioni conclusive

Con la crescente complessità dell'elettronica di potenza, l'UPS si è evoluto da una semplice “presa di backup” a un centro attivo di gestione della qualità dell'alimentazione. Al suo interno, il GEMBATTERY serie GM – con la sua struttura robusta, l'ampio portafoglio di capacità e i rigorosi standard di sicurezza – fornisce un accumulo di energia affidabile e duraturo per un'ampia gamma di applicazioni critiche. Che tu sia un appassionato di home theatre, un responsabile IT di una PMI o un ingegnere dell'automazione industriale, scegliere la giusta combinazione di UPS e batteria è un investimento prudente a lungo termine nella longevità delle tue apparecchiature e nell'integrità dei tuoi dati.
